Abb.
Außenschaukasten Typ 70
Bildvergrößerung:
ca 44
kb
Technische Details:
- (1) stabile doppelwandige Aluminium-Hohlkammerprofile
- wetterfeste und elegante Oberflächen
- in allen RAL-Farben
lieferbar
- Eloxaltöne nach DIN 17611 und RAL
Pulverbeschichtungen
- wirkungsvolle Be- und Entlüftung
- verdecktliegende, nichtrostende Beschläge
aus Aluminium und Edelstahl
- (2) sehr robuste und widerstandsfähige
Verglasung, nach Kundenwunsch in Acrylglas
oder anderen Glassorten (ESG, VSG, Polycarbonate usw.)
lieferbar.
- klemmbare Glashalteleisten ermöglichen
einen leichten Scheibenaustausch.
- (3) magnethaftende
Rückwand aus feuerverzinktem Stahlblech (innen hellgrau,
außen schutzlackiert). Auf Wunsch mit anderer Rückwandbestückung
(z.B. mit Rillengummi, Kork oder Stoffbespannung) lieferbar.
- (4) Sehr witterungs-
und alterungsbeständige Dichtungen aus APTK und EPDM
- (5) Dreh- oder
Klappflügel mit Zylinderschloss zu verriegeln, Drehtüren
liefern wir DIN-Rechts (auf Wunsch DIN-Links).
Das Zylinderschloss befindet sich vorne in der Flügeltür.
Bei Klappflügeltüren werden Gasdruckfedern empfolen,
die selbsttätig öffnen, arretieren und die Tür
offen halten.
|
|
|
Außenschaukasten "Typ 70"
Wetterfeste Außenschaukästen
aus hochwertigem Aluminium in den DIN-Größen
A0, A1 oder A2 lieferbar und nach individuellen Wünschen
anpassbar.

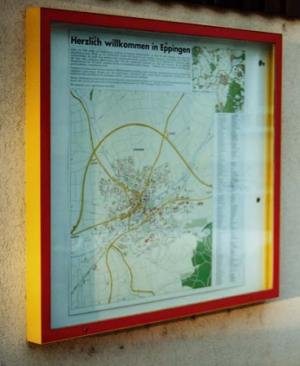

| Produktbeispiel Typ/Artikel Nr. 70.01 |
| Größe: |
1500 x 1500 x 70
mm |
| Farbe: |
Rahmen RAL 1021
Flügel RAL 3020 |
| Profil: |
Aluminium
(70 mm) |
| Öffnungsart: |
Klappflügel
mit Gasfedern
Schloß: 2 Hebelschlösser vorne im Flügel
|
| Verglasung: |
Acrylglas 4 mm |
| Rückwand
innen: |
magnethaftend in
RAL 9002 (grauweiß) |
| Rückwand
außen: |
Grau Schutzlackiert |
| Montageart: |
Wandmontage |
|
Produkt-
und Einsatzbeispiele (100 mm Tiefe)
|
|
|
|
|
|
|
|
|
|
|
|
|
| Außenschaukästen
(Tiefe von 60 oder 70 mm) |
|
|
|
|
| Außenschaukästen
im Edelstahl-Design |
|
|
|
|
|
Lieferbare Variationen:
-
Profiltiefe:
70 mm
-
Montagemöglichkeiten:
Wandmontage (Wandeinbau), rückseitige Montage,
seitliche Montage, Rohrrahmen-Montage und mit
Fußplatten
-
DIN Größen:
Im Quer- und Hochformat -
1.) DIN A0 = ca. 119 cm x 84,1 cm
2.) DIN A1 = ca. 84,1 cm x 59,4 cm
3.) DIN A2 = ca. 59,4 cm x 42 cm
-
Schaukasten mit
Drehtüren (links oder rechts angeschlagen)
oder Klappflügeltüren
-
individuelle
Verglasung (Acrylglas, ESG, VSG, Polycarbonat
etc.) nach Kundenwunsch möglich.
-
Gehäuse
in allen RAL-Farben lackierbar
|
|
